反激电源设计实践6-3:反激变压器三种工作模式DCM、CCM、BCM

2025-08-09

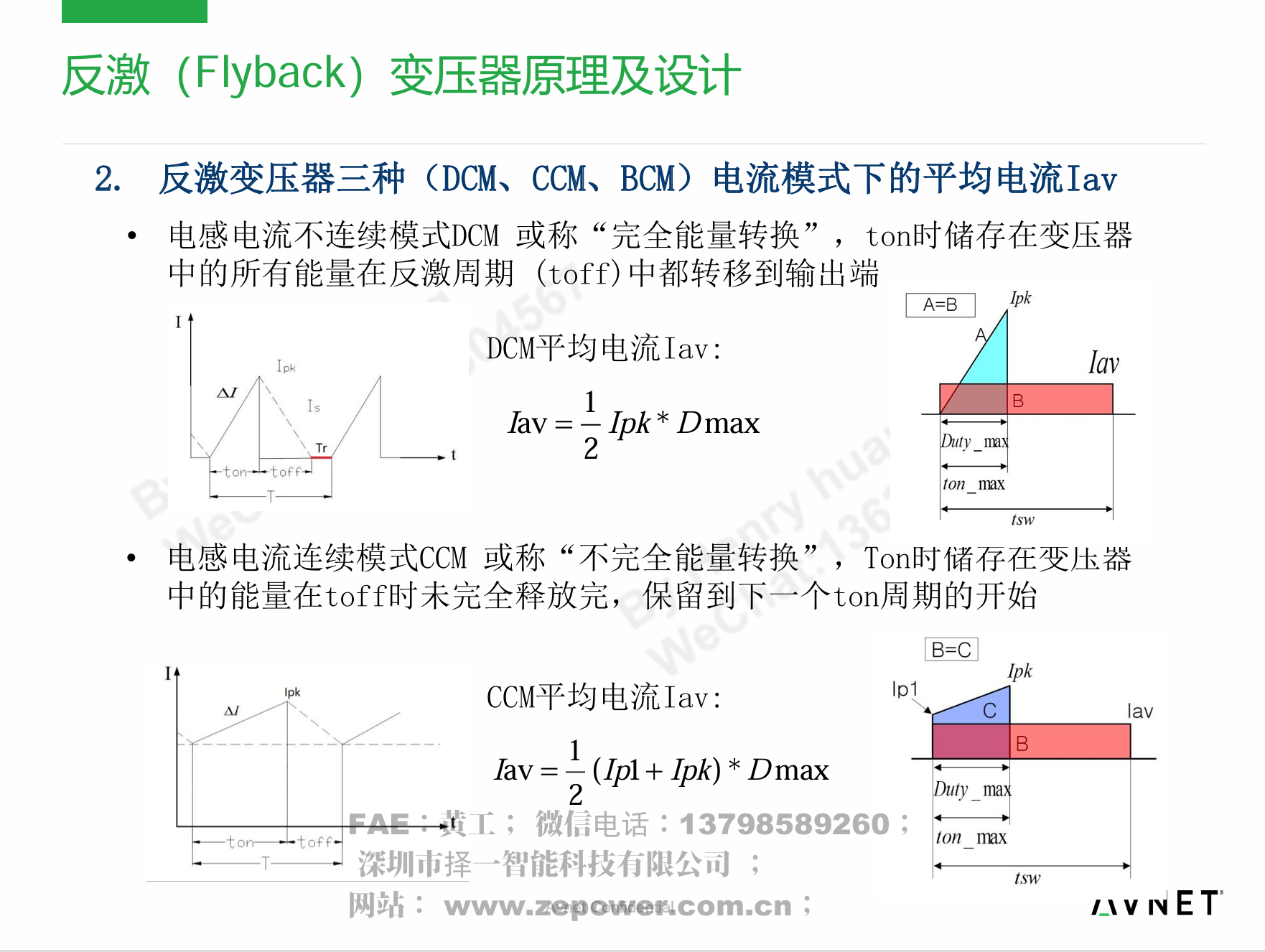

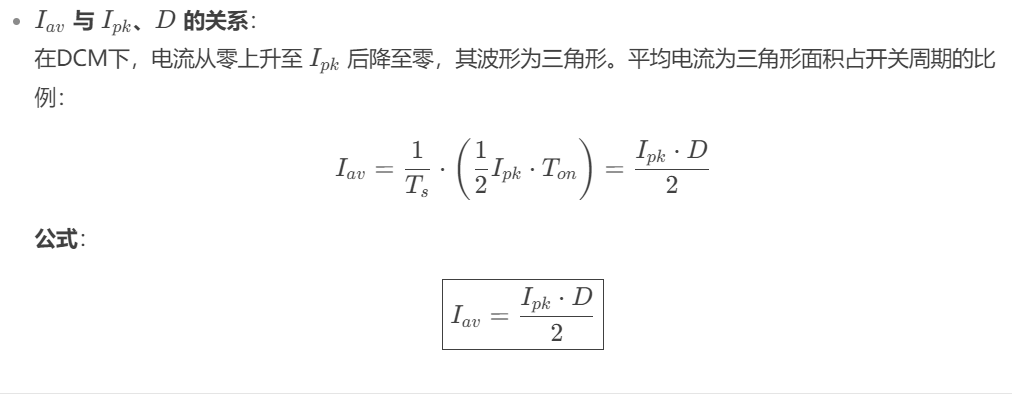

反激变压器(Flyback Transformer)的三种工作模式根据电感电流是否连续可分为:DCM(断续导通模式)、CCM(连续导通模式)和BCM(边界导通模式)。以下是它们的特性及平均电流 Iav 的计算方法:


  1. DCM(Discontinuous Conduction Mode,断续导通模式)特点:

  • 每个开关周期结束时,电感电流降至零,存在一段电流为零的死区时间。

  • 输出电压与负载电流强相关,轻载时通常进入DCM。

  • 开关管导通时电流从零开始上升,峰值电流较高。

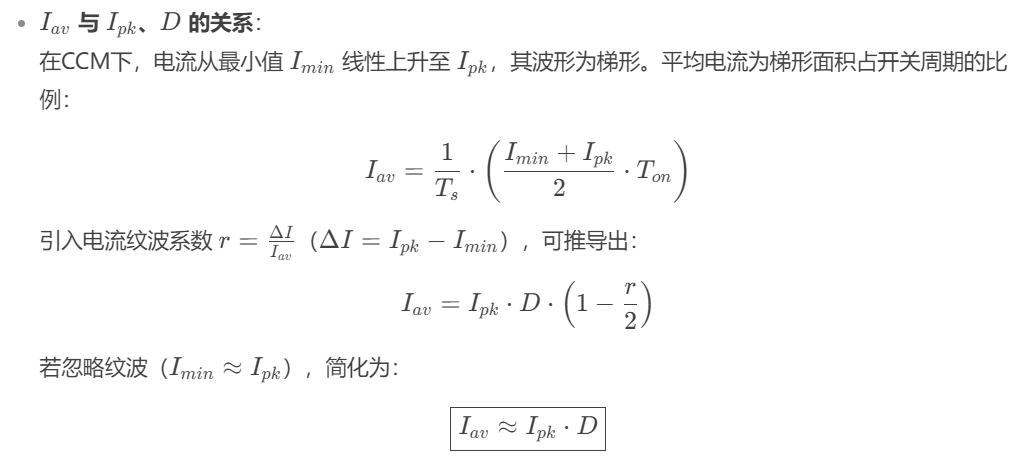

  1. CCM(Continuous Conduction Mode,连续导通模式)特点:

  • 电感电流始终不为零,下一个周期开始时电流从某一最小值Imin继续上升。

  • 输出电压由占空比和匝比决定,对负载变化不敏感。

  • 开关损耗较低,但需要更大的电感量。

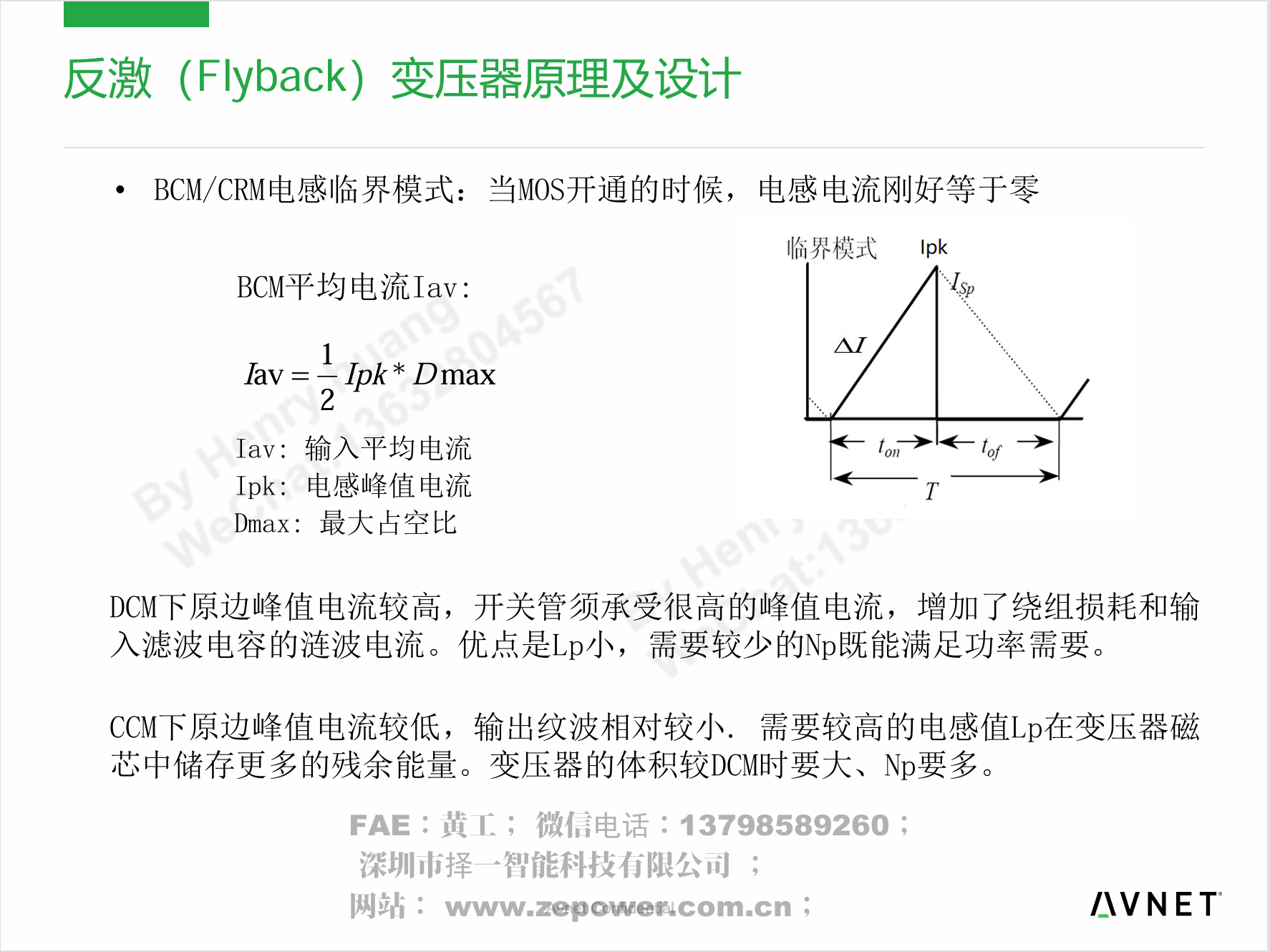

  1. BCM(Boundary Conduction Mode,临界导通模式)特点:

  • 介于DCM和CCM之间,每个周期结束时电流刚好降至零。

  • 固定频率或变频控制均可实现,常用于PFC电路。

  • 峰值电流为DCM的2倍,但频率可能变化。




电源技术实战案例分享 [微笑][抱拳][呲牙]


想了解更多电源设计实战案例?

?? 今日头条搜索“ 电源设计之家IDH ”,点击关注,获取最新行业动态与技术解析
